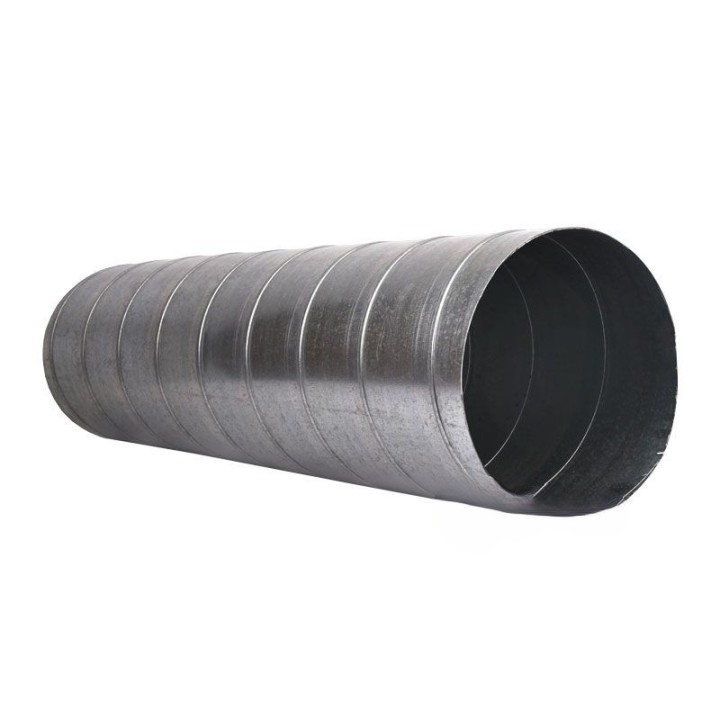

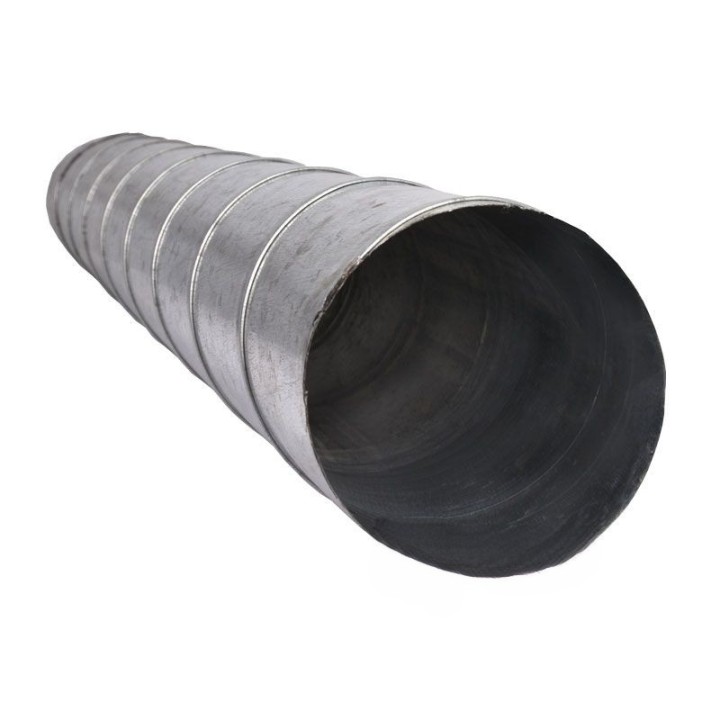

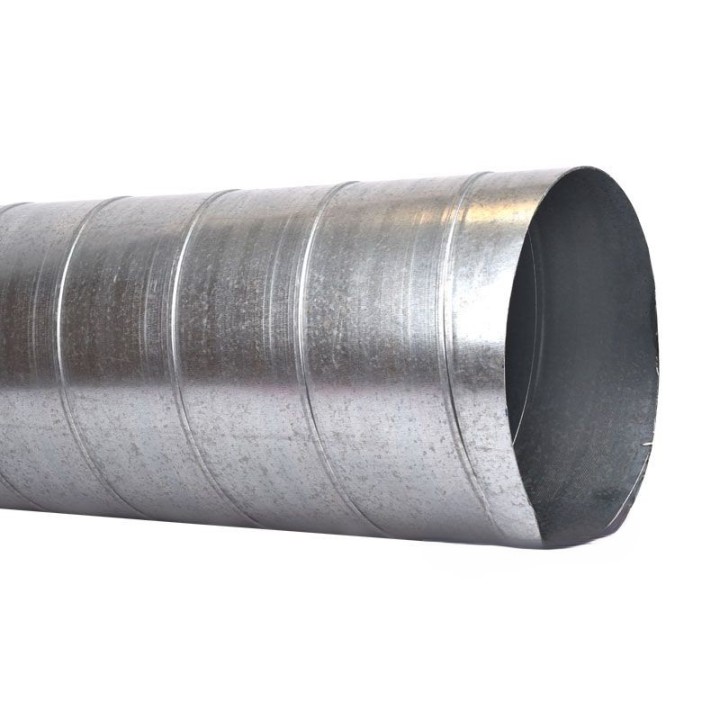

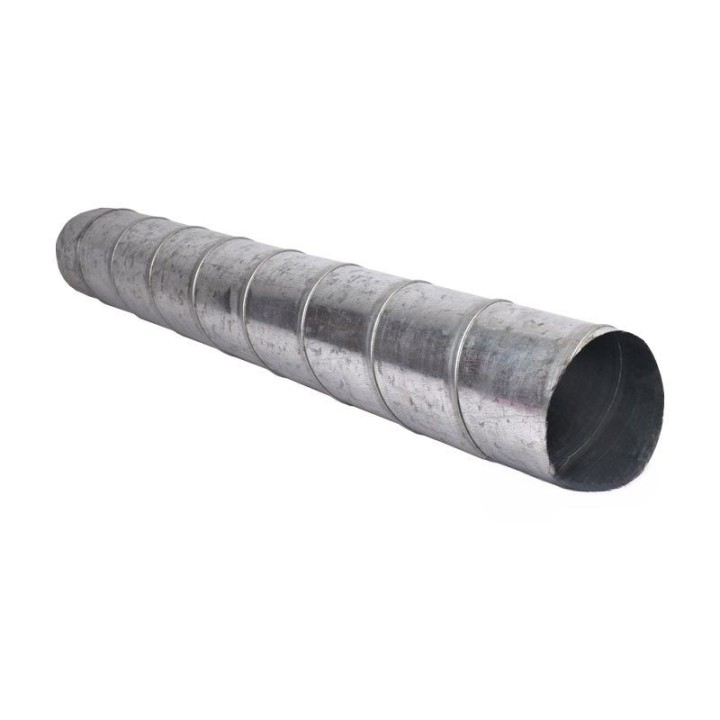

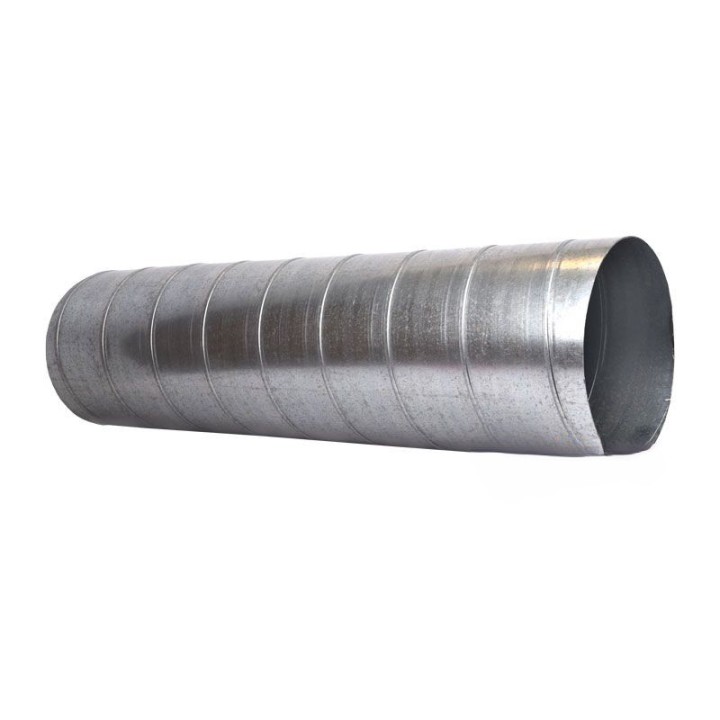

کانال اسپیرال چیست؟
کانال اسپیرال ، در صنعت تهویه مطبوع جزء کانال های هوا مقرون به صرفه با سرعت تولید بالا است. که در زمینه داکت تهویه هوا به کار می رود.
کانال اسپیرال دارای ساختاری زیبا و باکیفیت است به طوری که در صنعت ابزاری جداناپذیر شناخته می شود.
ساختار این کانال هوا از به هم تنیدگی تسمه ممتد ورقی گالوانیزه، آلومینیوم یا استیل و به صورت اتصال درز مورب تشکیل شده است که سطح صاف و صیقلی داخل کانال موجب می شود توزیع هوا با کمترین
اصحکاک بوده و موجب افزایش میزان دبی و بازدهی انتقال هوا می شود.
درزها گرد و بدون انقطاع بوده و موجب هوابندی کامل در طول کانال شده و مانع نشت و افت فشار احتمالی می شود.
از مشخصات کانال تولید توسط دستگاه های پیشرفته است که موجب سرعت عمل بالا و دقت کار است. به طور کلی در تولید این نوع کانال هوا می توان به کیفیت بالا و کاهش
زمان تولید اشاره کرد.
کانال های هوا به دلیل کاربرد فراوان در صنعت تهویه در انواع مختلفی تولید می شود. کانال اسپیرال یکی از نمونه های رایج در تاسیسات ساختمانی است.
کاربرد کانال اسپیرال
کانال اسپیرال معمولاً در بیشتر فضاها ازجمله: مکانهای مسکونی، بیمارستان ها، ورزشگاه ها و غیره مورداستفاده قرار میگیرد.
کانال اسپیرال از تولیدات پرکاربرد در تهویه ساختمان می باشد.
به طوری که از این کانال ها در سیستم های تهویه مراکز مختلف مانند بیمارستان ها، ورزشگاه ها، اماکن عمومی و کارخانه ها استفاده میشود.
بخشی از موارد استفاده این محصول در ساختمان است.
جهت اجرا و نصب کانال بر اساس نقشه های مربوطه، تغییرلاین و همچنین تغییر قطر یا مقطع کانال و همچنین ایجاد تیک آف و تقسیم هوا در مسیر کانال، امری ضروری میباشد.
جهت نصب کانال اسپیرال از قطعات جانبی از جمله انواع زانوها، سه راهی، چهار راهی، شلواره، درپوش ها که با فلنج، رابط، گسکت، اورلپ به کانال متصل می شوند، استفاده می شود.
ویژگی های کانال اسپیرال
کانال های گالوانیزه به عنوان منتقل کننده هوا در سیستم های تهویه مطبوع استفاده می شود و بدون اتلاف انرژی به کار می رود.
کانال اسپیرال گالوانیزه با توجه به میزان فاصله سیستم تهویه مطبوع به محیط خارج در اندازه های مختلفی تولید می شود.
میتوان گفت که کیفیت و ظاهر این کانال هوا نسبت به برخی دیگر از کانال های منتقلکننده هوا در سیستم های تهویه که به آن کانال اسپیرال نیز می گویند بسیار بالا است.
ضخامت این نوع کانال با توجه به شرایط محیطی قابل تغییر است.
در سیستم های تهویه مطبوع کانال های هوا با اتصال به سیستم تهویه مطبوع و از طرف دیگر به فضای باز هوا را بین این دو محیط به حرکت در می آورد.
این کانال به هیچ عنوان هوا را از درون بخش های مختلف خود همچون محل اتصال بین دو کانال عبور نخواهد داد. استحکام این کانال نسبت به انواع دیگر کانال بسیار بالا است که یک مزیت مهم
برای آن به حساب می آید.
اگر کانال هوا دارای برجستگی و پیچ و خم اصولی باشد مقاومت آن نیز به طور قابل توجهی افزایش می یابد.
- یکی از مهم ترین مزایای سیستم های تهویه مطبوع ظاهر ایدهآل آن برای نصب به صورت روکار است.
- این کانال ها بسیار سبک هستند و احتمال شکستگی آن ها به میزان قابل توجهی کاهش می یابد.
- کاهش سروصدا که علاوه بر انتقال هوا موجب عملکرد بهتر می شود.
- کاهش اتلاف انرژی
لوله اسپیرال
تقاضا برای استفاده از کانال اسپیرال به دلایلی مانند تلفات انرژی پایین استحکام بالا، نصب آسان و نمای زیبا در اجرا افزایش چشمگیری یافته است. مجموعه کیوان اسپیرال با درک نیاز موجود مجموعه کاملی از کانال اسپیرال و اتصالات مربوطه را ارائه نموده است طراحی و ساخت قطعات به کمک نرم افزار و با استفاده از ماشین آلات مدرن صورت می پذیرد که نتیجه آن دقت و کیفیت بالا منطبق بر استانداردهای معتبر ساخت کانال می باشد.
ساختار کانال اسپیرال کانال های اسپیرال با استفاده از نوار گالوانیزه آلومینیوم و یا استینلس استیل از قطر ۱۰۰ تا 1600 میلیمتر و طولهای 0.5تا ۶ متر قابل تولید هستند که طول استاندارد شاخه ۳ متر میباشد محدوده ضخامت کانال بر حسب جنس نوار متفاوت میبـباشد. ساختار درز اسپیرال به گونه ای است که ضمن بخشیدن استحکام بسیار بالا به کانال با ایجاد هوابندی مناسب حداقل میزان نشتی کانال را به دنبال دارد این در حالی است که سطح داخلی کانال صاف می باشد که نتیجه آن ایجاد حداقل تلفات اصطکاکی است. همچنین توان با ایجاد برجستگی های اضافه در محیط کانال استحکام را به میزان قابل توجهی افزایش داد و در نتیجه کانال را نسبت به کانال گرد با درز طولی و کانال چهارگوش معادل با ضخامت کمتر سبک تر و ارزان تر تولید نمود کانال اسپیرال رخدار با این روش عرضه می شود.
مزایای استفاده از کانال های اسپیرال:
– به دلیل اتصالات متداول انبار کانالها و قابلیت پیش تولید زمان تحویل به حداقل رسیده است.
– به دلیل کمتر بودن سطح جانبی نسبت به کانال چهارگوش دارای اتلاف انرژی کمتری می باشد.
– بر اساس نوع کاربرد از ورق گالوانیزه آلومینیوم یا استیل ساخته می شوند.
– نسبت به کانالهای گرد با درز طولی دارای استحکام بالاتری می باشد.
– نسبت به کانال چهارگوش صدا و افت فشار کمتری ایجاد می کند.
– نمای زیبا و مدرن برای محیطهایی با طراحی اکسپوز
– تقسیم صحیح هوا و ایجاد جریان یکنواخت
– نیاز کمتر به ساپورت و فلنج – تولید و نصب سریع و آسان
– سهولت در عایقکاری
– بدون نشتی هوا
مشخصات فنی کانال اسپیرال
دمای کاری 250+ ~20-
نمودار افت فشارکانال اسپیرال
جدول وزن کانال ها بر اساس ضخامت
اتصالات سیستم لوله اسپیرال
اتصالات برای تقسیم ،هوا تبدیل مقطع کانال و تغییر مسیر در شبکه کانال به کار می روند. اتصالات سیستم کانال کشی اسپیرال فلنجی و بر حسب سفارش از ورق گالوانیزه، آلومینیوم یا استیل قابل تولید هستند.
زانویی ها
زانویی ها بازوایا و شعاع های انحنای مختلف قابل تولید هستند .
تبدیل ها
تبدیل ها درانواع مختلف مانند گرد به گرد و گرد به چهارگوش و به صورت متقارن یا نامتقارن قابل تولید می باشند.
سه راهیها و سه راهی های تبدیل
سه راهی ها وسه راهی های تبدیل با ویژگی های هندسی متفاوت از نظر شرایط ورودی و خروجی و نیز زاویه و نوع انشعاب قابل تولید می باشند.
چهار راهی و چهارراهی های تبدیل
چهار راهیها و چهارراهی های تبدیل با ویژگیهای هندسی متفاوت از نظر شرایط ورودی و خروجی زوایا و نوع انشعاب ها و موقعیت انشعابها نسبت به یکدیگر قابل تولید می باشند.
شلواره ها
شلواره ها می توانند به صورت روبروزن یا زاویه دار و همچنین متقارن یا نامتقارن باشند.
کلاهک ها
کلاهک ها در خروجی کانال های تخلیه ی دود و بخار جهت هدایت جریان مورد استفاده قرار می گیرند.
هودها
هودهای تخلیه ، می توانند ویژگی های هندسی متفاوتی از نظر تقارن و همچنین شرایط خروجی گرد هود داشته
انواع دیگری از اتصالات با توجه به ویژگی های خاص، بر حسب سفارش قابل تولید می باشند
مانند منیفولد پلنیوم باکس کلکتور شلواره چهارگوش به گرد و …..
