کانال چهارگوش

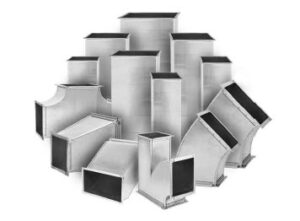

کانال چهارگوش و اتصالات

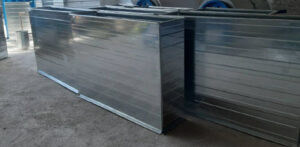

کانالهای چهارگوش هنوز هم به طور گسترده در سیستمهای تهویه مورد استفاده قرار رمی گیرند استفاده از این کانال ها به ویژه در مواردی است که به دلیل محدودیت های معماری و سازه امکان استفاده از کانال کرد وجود ندارد مجموعه کیوان اسپیرال به منظور تأمین نیاز مشتریان در این زمینه اقدام به راه اندازی خط تولید کانال و اتصالات چهارگوش نموده است طراحی کانال و اتصالات به کمک نرم افزار و ساخت آن ها با استفاده از ماشین آلات مدرن صورت می پذیرد که ضمن بالا بردن دقت و کیفیت ساخت کاهش قابل توجه زمان ساخت و تحویل قطعات را به همراه خواهد داشت. همچنین اتصال قطعات با استفاده از فلنج های پیش ساخته TDC و فلنج یکپارچه TDFصورت می پذیرد که افزایش سرعت در اجرا و نیز هوابندی مناسب مطابق با کیفیت مورد نظر استانداردهای ساخت کانال را در پی دارد. مشخصات فنی کانال چهارگوش کانال های چهارگوش به روش ماشینی با استفاده از ورق گالوانیزه و همچنین آلومینیوم یا استیل، با عرض مقطع حداکثر ۱۲۵۰ میلیمتر و طول حداکثر ۱۲۵۰ میلیمتر قابل تولید هستند پس از مدلسازی و انجام برش پلاسما، مراحل خمکاری بر روی ورق صورت می گیرد و سپس لبه های ورق در طول کانال با درز پیتسبورگ به یکدیگر متصل میشوند.

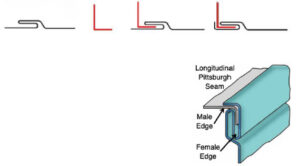

چگونگی ایجاد درز پیتسبورگ

فرمینگ منحصر به فرد, در مجموعه کیوان اسپیرال به صورت شادولاین (shadowline)یا کرکره ایی می باشد . در این طرح به دلیل فرم ایجاد شده ، مقاومت ورق افزایش یافته و در نتیجه عدم لرزش و اعوجاج را در پی دارد.

در گذشته کانال تهویه مطبوع و اگزاست تقریبا به صورت دستی ساخته می شد و مورد استفاده قرار می گرفت. از همین رو زمان و خطای زیادی نیز در بر داشتند . علاوه بر آن آلودگی صوتی نابهنجار زیادی نیز ایجاد می کردند . ایجاد و تولید سیستمی نوین ، اقتصادی و با کیفیت که در کاستن هزینه مالی و کاهش زمان برای کارفرما موثر باشد ، امری مطلوب به شمار می رود.

مزایای تولید کانال چهارگوش به روش ماشینی:

1- کاهش آشفتگی جریان و مقاومت کانال و در نتیجه کاهش تلفات جریان به خصوص در اتصالات به دلیل ساخت دقیق و استاندارد

2- درزبندی کانالها و اتصالات با کیفیت بالا و مطابق با استانداردهای ساخت کانال

3- هوابندی مناسب محلهای اتصال و کاهش نشتی سیستم کانال

4- استحکام بالا به دلیل وجود رخهای عرضی در طول کانال

5- نصب سریع و آسان کاهش چشمگیر زمان ساخت و تحویل قطعات

کانالTDF  یا فلنج سرخود

tdf خلاصه شده کلمات transverse duct flange می باشد که در صنعت تهویه به اصطلاح به کانال هایی می گویند که خود کانال گالوانيزه به فلنج تبدیل شده است و از فلنج خارجی براي اتصال استفاده نمی شود.

ویژگی هاي اصلی کانالTDF

1-حذف فلنج

مهم ترین دست آورد کانال TDF یا فلنج سرخود در مقایسه با سيستم سنتی ، حدف فلنج (آهنی و گالوانيزه) می باشد .

این کانال ها به گونه اي طراحی شده اند که فلنج ها به صورت سرخود در خود کانال وجود دارند .

این طراحی نياز به پيچ و مهره هاي اضافی را حذف کرده کانال هايTDF  به دليل طراحی یکپارچه، نياز کمتري به خرید اتصالات و قطعات اضافی مانند فلنج هاي جداگانه دارند که می تواند بخشی از هزینه هاي نصب را جبران کند.  نصب را به طرز قابل توجهی ساده تر می کند. به همين دليل، زمان و هزینه هاي مربوط به نصب کاهش می یابد و اتصالاتی محکم و مطمئن ایجاد می شود.

2-ورق دو سر کانال توسط دستگاه تمام اتوماتيک به فلنج تبدیل می شود ، باعث ایجاد کمترین ضریب پرت هوا از درز کانال می شود و به اصطلاح هوا بند تر است.

3-سبک تر شدن کانال

حذف فلنج در سبک تر شدن کانال نقش موثري داشته که این یعنی :

بار سازه کمتر و نياز به ساپورت نگهدارنده کمتر و در نتيجه سبکتر شدن سازه .

که این امر هم از نظر زمانی هم اقتصادي باعث صرفه جویی می شود.

4-کاهش پيچ و مهره و حذف پرچ چکشی

پيچ و مهره به کار رفته در  سيستم  (TDF) نسبت به سایر سيستم ها کاهش چشم گيري پيدا می کند .

در فلنج آهنی می بایست براي اتصال از پرچ چکشی و در فلنج گالوانيزه از پيچ سر مته یا پيچ و مهره استفاده کرد

5-استفاده از کليپس مخصوص

در کانال هاي(TDF) به دليل استفاده از کليپس هاي مخصوص ، زمان کمتري در هنگام نصب و اجرا تلف می شود .

استحکام و دوام:

کانال هايTDF  معمولا از ورق هاي گالوانيزه با کيفيت بالا توليد می شوند که مقاومت در برابر  زنگ زدگی  و خوردگی را افزایش می دهد. این امر باعث می شود که کانال ها داراي عمر طولانی تري باشند و بتوانند به راحتی در شرایط مختلف محيطی کار کنند.

کاربرد گسترده:

این نوع کانال ها به طور معمول در پروژه هاي صنعتی و تجاري استفاده می شوند. طراحی خاص آن ها به مهندسان این امکان را می دهد که به راحتی کانال ها را با سایر اجزاي سيستم تهویه هماهنگ کنند. همچنين ،این کانال ها به بهبود کارایی سيستم هاي تهویه کمک می کنند و نشت هوا را به حداقل می رسانند.

در آیين نامه SMACNA در رابطه با کانال هاي TDF یا همان فلنج سر خود (بدون فلنج) مطالبی مرتبط گنجاده است که در زیر به آن اشاره می شود.

اشاره به فلنج کانال در SMACNA

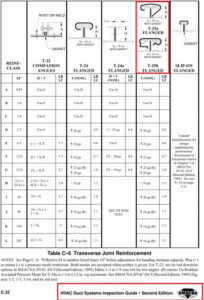

در این قسمت فلنج هاي کانال هاي TDF با نام T-25b نام گذاري شده است.

همچنين فلنج کانال TDC با نام T-25a نام گذاري شده است.

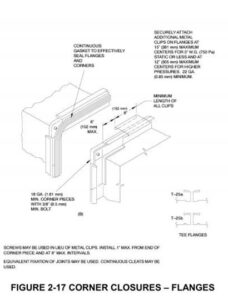

گوشه کليپس و گسکت براي کانال TDF در SMACNA

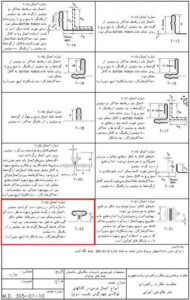

6  اشاره به TDF و برخی ضوابط آن در نشریه 128 جلد
